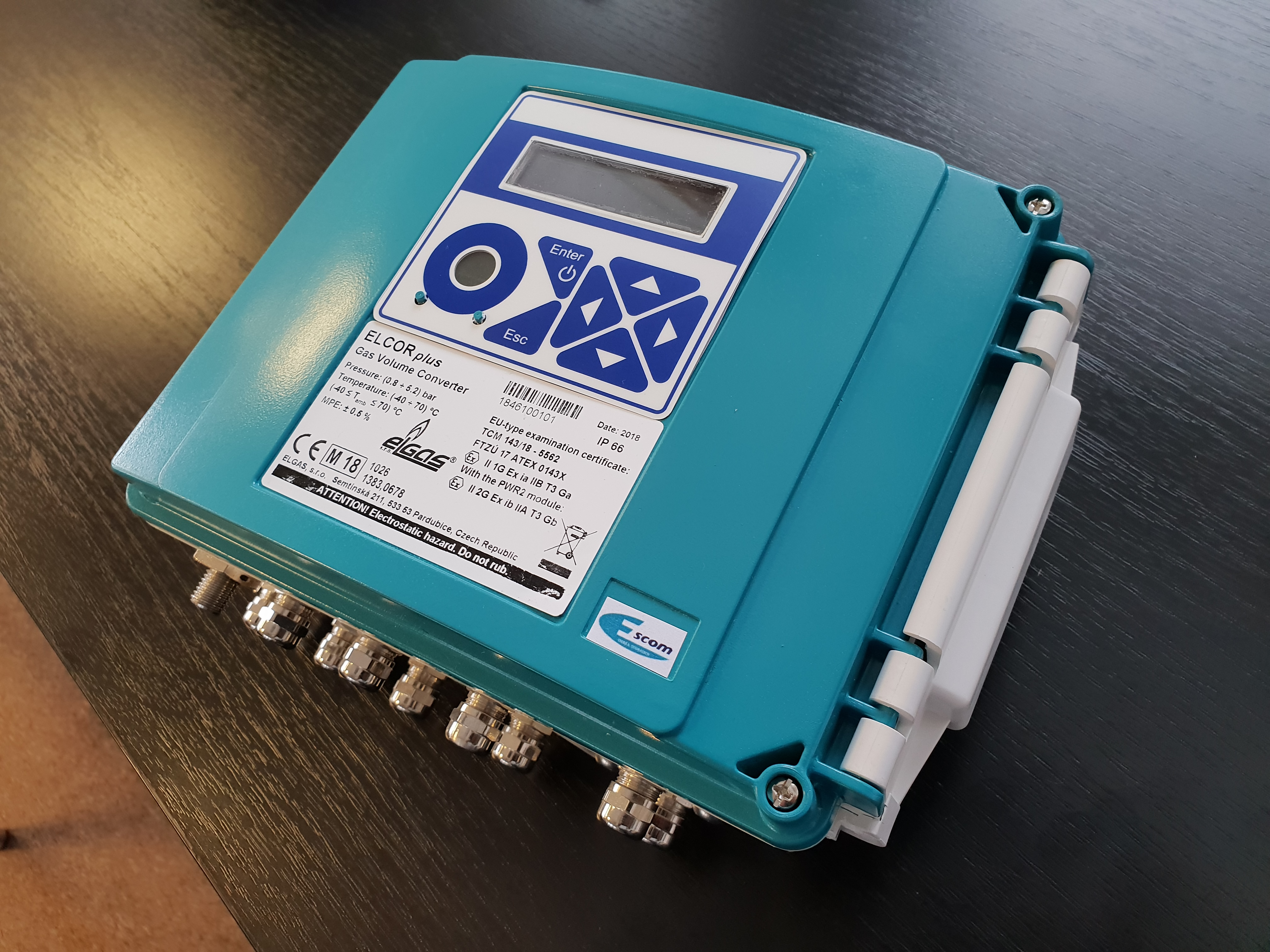

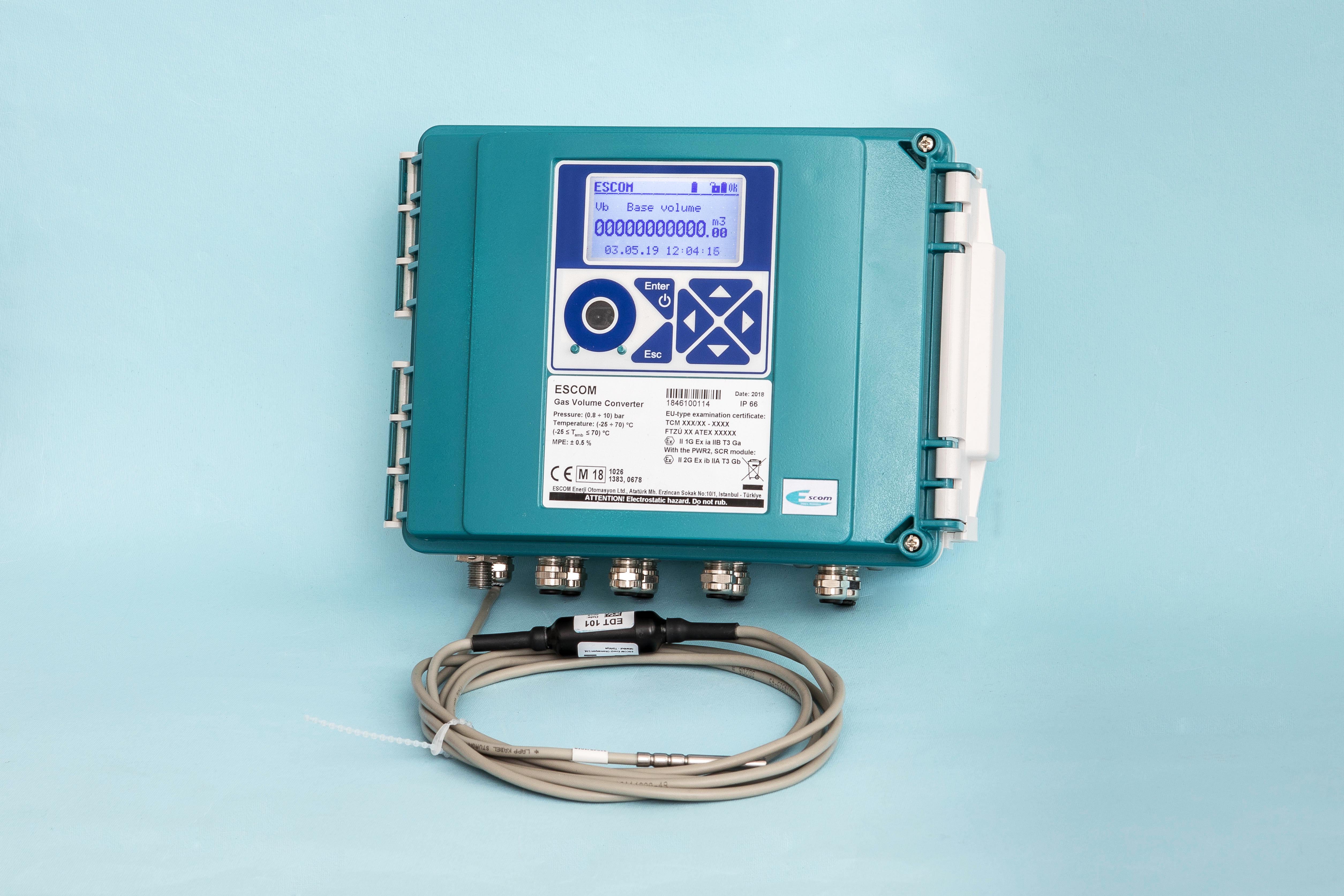

تصحیحکننده حجم گاز ESCOM EHD
معرفی محصول:
تصحیحکنندههای حجم گاز ESCOM EHD دستگاههای اندازهگیری پیشرفتهای هستند که برای تبدیل حجم گاز اندازهگیریشده در شرایط عملیاتی به حجم در شرایط پایه طراحی شدهاند. این دستگاه اطلاعات حجم گاز را از طریق خروجیهای پالس کنتور گاز یا خروجی داده رمزگذار اسکن میکند و با استفاده از سنسورهای یکپارچه، دمای گاز و فشار گاز را اندازهگیری مینماید.
تصحیحکننده ESCOM EHD بر اساس استاندارد EN 12405-1+A2 به عنوان یک اصلاحکننده نوع 1 (سیستم فشرده) طراحی و تأیید شده است و میتواند به عنوان اصلاحکننده T (مکانیکی)، TZ (مکانیکی با خروجی)، PT (الکترونیکی) یا PTZ (الکترونیکی کامل) عرضه شود.
🔹 مشخصات عمومی دستگاه:
دستگاه در محفظهای ساخته شده از پلاستیک بادوام با استاندارد IP66 ساخته شده و مجهز به نمایشگر گرافیکی یا صفحه نمایش سگمنت و صفحه کلید 6 کلیدی است. انرژی دستگاه توسط باتری تأمین میشود و در حالت عملکرد عادی، عمر باتری 18 سال است. همچنین امکان تغذیه دستگاه از منبع تغذیه خارجی وجود دارد.
🔹 سیستم اندازهگیری:
دستگاه برای اندازهگیری فشار گاز مجهز به سنسور فشار دیجیتال است که در پایین محفظه دستگاه قرار گرفته است. برای اندازهگیری دمای گاز از یک مبدل دما دیجیتال واقع بر روی کابل استفاده میشود. اطلاعات کنتور گاز در مورد مصرف گاز از خروجی پالس کنتور یا خروجی داده رمزگذار کنتور گاز به تصحیحکننده منتقل میشود.
🔹 ورودیها و خروجیها:
علاوه بر ورودیهای پالس، دستگاه دارای ورودیهای باینری نیز میباشد که میتوانند به عنوان ورودیهای کنترلی برای بررسی اتصال به کنتور گاز یا نظارت بر وضعیت شیرهای بسته شدن سریع ایمنی، وضعیت درب و غیره کار کنند. دستگاه همچنین دارای خروجیهای دیجیتالی است که میتوانند به عنوان خروجی پالس، باینری یا داده برای ماژول CLO پیکربندی شوند.
🔹 آرشیو دادهها:
برای ذخیره مقادیر، دستگاه از چندین نوع آرشیو داخلی استفاده میکند. آرشیو دادهها مقادیر اندازهگیری و محاسبه شده را با ساختار قابل تنظیم و فرکانس ذخیره قابل تنظیم ذخیره میکند. در آرشیو روزانه و ماهانه امکان برنامهریزی ذخیره مقادیر مهم و محاسبه و ذخیره برخی از مقادیر آماری وجود دارد.
🔹 ارتباطات:
دستگاه به رابط سریال RS232/485 برای ارتباط با سیستم برتر مجهز شده است. پروتکلهای ارتباطی مختلف نصب شده در دستگاه امکان اتصال آسانتر به سیستمهای اسکادا را فراهم میکند. این دستگاه را میتوان با مودمهای داخلی شبکههای ارتباطی سریع مدرن و شبکههای قدیمیتر 2G عرضه کرد.
🔹 ویژگیهای اصلی:
- آخرین تکنولوژی برای اطمینان از عملکرد بالا و مقاومت بالای دستگاه
- کابینت مستحکم برای استفاده در فضای باز با پوشش مجهز به مکانیزم بسته شدن
- مصونیت بالا در برابر تداخل الکترومغناطیسی (EMC)
- معماری مدولار برای سفارشیسازی آسان
- ورودیها و خروجیهای دیجیتال به طور گسترده قابل تنظیم
- صفحه کلید خازنی مقاوم برای کارکرد آسان
- نمایش مقادیر واقعی و بایگانی با گزینه نمایش گرافیکی
- نوع دستگاه مناسب برای دمای تا -40 درجه سانتیگراد
- نسل جدید مبدلهای دیجیتال فشار و دما با دقت بالا
- حافظه FLASH با ظرفیت بالا برای آرشیوهای داخلی
- ارتباط با دستگاه از طریق چندین کانال ارتباطی مستقل
- امکان دانلود از راه دور Firmware
- چندین درجه حفاظت در برابر سوء استفاده
- معماری باز برای برآوردن نیازها و پروژههای جدید
🔹 پیکربندی دستگاه ESCOM EHD:
دستگاه را میتوان در طرح تک کاناله یا دو کاناله عرضه کرد. ویژگیهای آن را میتوان تا حد زیادی توسط ماژولهای اضافی سفارشی کرد. دستگاه را میتوان به صورت باتریدار یا با منبع تغذیه خارجی کار کرد. در دستگاههای مجهز به مودم داخلی، مودم با یک باتری جداگانه تغذیه میشود.
🔹 ماژولهای افزونه:
- ماژول رابط برای کنتور گاز با رمزگذار: NAMUR یا SCR
- ماژول اتصال خروجی پالس HF: برای کنتور گاز
- ماژولهای ارتباطی: RS232/RS485 برای ارتباط با سیستم اصلی
- ماژول ورودی آنالوگ: 4-20 میلیآمپر (2 ورودی)
- ماژول خروجی آنالوگ: 4-20 میلیآمپر (2 خروجی)
- ماژول منبع تغذیه: برای اتصال منبع تغذیه خارجی
- ماژول مودم داخلی: 2G، GSM، GPRS یا LTE
🔹 ایمنی و امنیت:
از نقطه نظر ایمنی، دستگاه به گونهای طراحی شده است که ذاتاً مطابق با استانداردهای قابل اجرا ایمن بوده و برای جوهای بالقوه انفجاری تأیید شده است. دستگاه مطابق با دستورالعملهای پارلمان اروپا و شورای اروپا تولید و تحویل میشود و با علامت CE در بازار عرضه میشود.
مشخصات فنی تصحیحکننده حجم گاز ESCOM EHD
مشخصات مکانیکی:
| مشخصه | مقدار |
|---|---|
| ابعاد مکانیکی (عرض × ارتفاع × عمق) | 263 × 201 × 111 میلیمتر |
| وزن | 2.2 کیلوگرم |
| جنس بدنه | PC+GF (پلی کربنات + فایبر گلاس) |
| پایانههای اتصال - مقطع هادی | 0.25 میلیمتر مربع |
| کلاس محیط مکانیکی | M2 |
| کلاس محیط الکترومغناطیسی | E2 |
مشخصات محیطی:
| مشخصه | مقدار |
|---|---|
| رتبهبندی IP | IP66 |
| دمای عملیاتی | -25°C تا +70°C -40°C تا +70°C -30°C تا +65°C |
| دمای ذخیرهسازی | -40°C تا +85°C |
| موقعیت کاری توصیه شده | عمودی |
| محیط کار | طبق EN 60721-3-4، کلاس 4K3 |
| پایداری بلندمدت زمان سیستم | ± 5 دقیقه در سال در دمای 25 درجه سانتیگراد |
| صفحه کلید | خازنی، 6 کلید |
| صفحه نمایش | صفحه نمایش گرافیکی LCD، 128 × 64 پیکسل، نور پسزمینه |
مشخصات ایمنی انفجار (ATEX):
| مشخصه | مقدار |
|---|---|
| نسخه اصلی | II 1G Ex ia IIB T4 Ga |
| دارای مودم داخلی (باتری) | II 1G Ex ia IIB T3 Ga |
| دارای مودم داخلی با منبع خارجی S4-PWR2 | II 2G Ex ia IIB T3 Gb |
| دارای رابط رمزگذار SCR | II 2G Ex ia IIB T4 Gb |
| گواهینامه آزمون نوع ATEX | FTZÚ 19 ATEX 0033X |
| نوع حفاظت در برابر انفجار | "I" – intrinsic safety |
| محافظت در برابر تماس خطرناک | توسط SELV ولتاژ پایین |
مشخصات فنی پیشرفته:
| مشخصه | مقدار |
|---|---|
| مبدل فشار | EDT 96 - دیجیتال |
| مبدل دما | EDT 101 - دیجیتال |
| ساختار آرشیو | قابل تنظیم با فرکانس ذخیره قابل تنظیم |
| حافظه | FLASH با ظرفیت بالا |
| فرکانس آرشیو | روزانه و ماهانه با برنامهریزی قابل تنظیم |
| اتصال کنتور گاز | پالس LF، پالس HF، رمزگذار NAMUR/SCR |
| رابط ارتباطی | RS232/RS485 |
| کانالهای ارتباطی | 4 کانال مستقل با سرعت تا 115 کیلوبایت در روز |
